При осуществлении монтажа СКС необходимо придерживаться основных правил, которые помогут вам сделать качественную кабельную сеть. В этой статье мы изложим основные принципы монтажа в виде правил, следуя которым вы сможете самостоятельно выполнить качественный монтаж собственной СКС.

Запас кабеля необходимо оставлять от 3 до 5 метров. Данный запас кабеля позволяет проводить работы по переносу шкафов, стоек, оборудования. Оставленный запас провода скручивается в кольцо или восьмерку, жгутируется и закрепляется на стойках, шкафах.

Всегда при проектировании СКС необходимо учитывать количество кабеля который будет рассчитан на перспективу развития сети. Допустим изначально было рассчитано на кабинет 15 кабелей (компьютерные розетки, телефоны и т.д.), в этом случае нужно как минимум проложить от 5 до 10 кабелей с запасом, т.к. после прокладки СКС будет намного сложнее добавить необходимое количество кабеля.

При протяжки парочки кабелей, маркировку можно не использовать, т.к. найти необходимый кабель можно простой прозвонкой, а при монтаже скс на 50-100 и более портов, то без маркировки уже не обойтись.

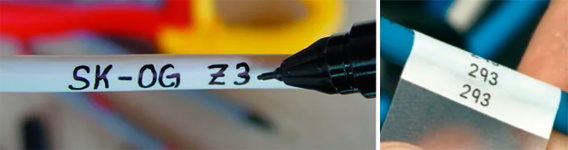

Маркировать можно двумя способами:

• Маркер несмываемый с тонким наконечником- надежно, при протяжке редко сдирается, требует времени для метки кабелей.
• Самоклеящиеся этикетки - быстро и просто наклеиваются на кабель, данный процесс занимает меньше трудозатрат, но есть вероятность при прокладке ободрать наклейку.

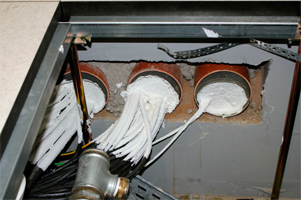

Данные процедуры проводятся через установленные в отверстия гильзы, которые позволяют сохранять параметры провода в пределах нормы.

Нагрузка на кабель не должна быть больше чем 11 кг, в противном случае нарушаются передающие характеристики кабеля.

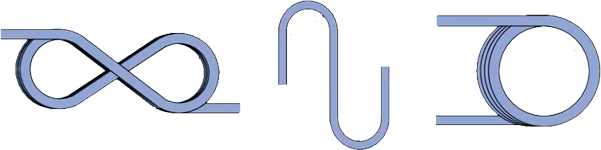

При монтаже СКС должен учитываться радиус изгиба кабеля, т.к. это может сказаться на рабочих характеристиках кабеля.

• Для неэкранированной 4х парной витой пары, минимальный радиус изгиба не менее 8 внешних диаметров провода при эксплуатации и монтаже
• Для экранированной 4х парной витой пары, не мене 10 внешних диаметров
• Для многопарного витого кабеля, не менее 15

Разделка кабеля по мировым стандартам для кроссирования в розетки, коммутационные панели, не должен превышать 12,7 мм, если вы желаете смонтировать качественную СКС, то этого параметра нужно придерживаться.

Выбор кабеля ответственный процесс, от которого напрямую зависит качественные характеристики СКС. Кабеля бывают двух типов: цельнотянутые и многожильные. Многожильные провода обладают лучшими характеристиками гибкости и худшими характеристиками по затуханию в сравнении с цельнотянутыми.
Кроме того стоит обратить внимание на материал из чего состоит кабель, бывают медные и омедненные. Медные кабеля дороже, но более качественные и долговечные, что нельзя сказать о омедненных. Выбор материала кабеля, это не тот вопрос на котором стоит экономить.

Зачастую в малых СКС могут применяться соединительные шнуры, сделанные из остатков кабеля, при несертифицированной СКС данные патч корды применимы. Для сертифицированных структурированных кабельных систем, использование фабричных соединительных шнуров обязательное условие.
